關鍵詞：CHV190變頻器；帶式燒結機；柔性傳動；主從功率均衡模式
1.引言
燒結，就是冶金生產時，將各種粉狀含鐵原料，配入適量的燃料、熔劑以及適量的水，經混合和造球后在燒結設備上進行點火燒結，使之在不完全熔化的條件下燒結成塊的方法。燒結主作業線長達數百米,在燒結機上進行的燒結過程持續時間不長，在幾十分鐘內完成。
英威騰CHV190變頻器成功運用于四川某鑄管公司新建燒結生產線中帶式燒結機柔性傳動上，以下簡要介紹運用中的主要技術問題。
2.設備要求
2.1燒結機傳動裝置
燒結機的傳動裝置，主要靠機頭鏈輪(驅動輪)將臺車由下部軌道經機頭彎道，運到上部水平軌道，并推動前面臺車向機尾方向移動，相鄰臺車運動到上下平行位置時，間隙消失，臺車就一個緊挨著一個運動。

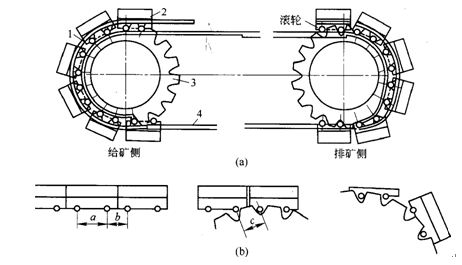

圖1 帶式燒結傳動裝置
2.2臺車
帶式燒結機是由許多臺車組成的一個封閉式的燒結帶，所以，臺車是燒結機的重要組成部分。它直接承受裝料、點火、抽風、燒結直至機尾卸料，完成燒結作業。臺車鑄成兩半，由螺栓連接。臺車滾輪內裝有滾柱軸承，臺車兩側裝有攔板。

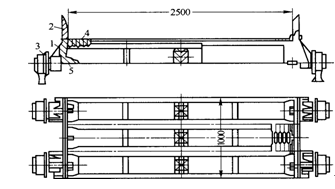

圖2 燒結機臺車
3.帶式燒結機電氣傳動要求
● 兩臺交流異步機通過齒輪減速器，驅動帶式燒結機機頭鏈輪；
● 速度需要調速，由外部電位器進行調節；
● 需要正反轉；
● 帶式燒結機裝料起動時，負載轉矩很大，要求電機驅動裝置輸出起動轉矩也足夠大，才能保證能使帶式燒結機順利起動。
● 需要保證這兩臺電機輸出功率相同，即功率均衡；避免電機之間輸出功率不同，造成出力大的電機出現過載或過流故障。
4.英威騰CHV190變頻器主從功率均衡在帶式燒結機上的應用
4.1 CHV190變頻器主從控制工作原理
CHV190變頻器主從應用中主傳動是典型的速度控制，而從機傳動是速度或者轉矩控制，一般情況下可分為：
(1)當主傳動和從傳動的電機軸通過剛性連接（齒輪或鏈條），從傳動與主傳動之間不能有速度差，如圖3所示，從傳動使用轉矩控制，以使傳動單元之間不存在速度差異。其工作時只負責輸出一定比例的轉矩以減少主傳動的負荷波動，整個傳動的速度控制由主傳動來完成；
(2)當主傳動和從傳動的電機軸通過傳輸帶等設備柔性地連接時，從傳動與主傳動之間允2許有細微的速度差，如圖4所示，從傳動使用速度控制；
(3)在一些應用中，從傳動既需要速度控制，也需要轉矩控制。在這種情況下，通過從機的一個數字輸入端來完成速度控制和轉矩控制之間的自由切換。

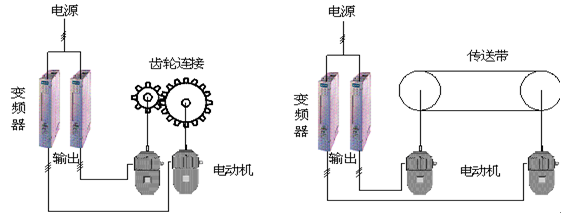

圖3從傳動使用轉矩控制 圖4從傳動使用速度控制
4.2現場變頻器主從功率均衡應用
現場主從功率均衡接線如圖5，通信可以為485通信或CAN通信，現場實際使用的是CAN通信。

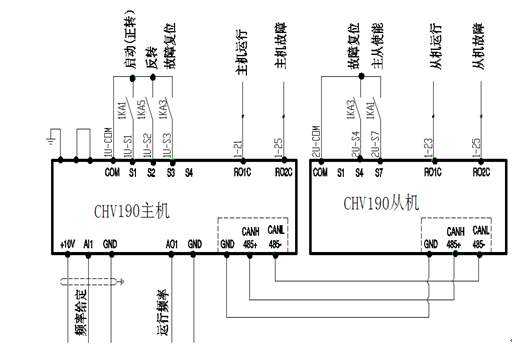

圖5 現場主從變頻器功率均衡模式接線圖
5.應用效果與客戶評價
經過帶式燒結機柔性傳動長期帶載運行實測，整個燒結機系統具體效果如下：
● 燒結機臺車運行速度為：1.0～3.0m/min，完全滿足生產對臺車的運行速度要求；
● 主機和從機之間的電流相差控制在0.5A左右，兩臺電機電流沒有出現振蕩現象；
● 帶式燒結機傳動采用變頻器進行主從功率平衡控制，實現臺車安全的軟起軟停，平穩運行，分配負載均衡。
6.結束語
英威騰CHV190變頻器主從功率均衡模式在冶金帶式燒結機臺車傳動上的成功應用,不僅使兩臺電機之間的功率均衡問題得到了很好的解決，而且提高了現場自動化水平，對提高該廠的產能，保證安全生產都起到了非常積極的作用。
參考文獻
[1]《英威騰CHV190系列變頻器說明書》[Z]，深圳市英威騰電氣股份有限公司
[2]《SPWM變頻調速應用技術》[M]，張燕賓主編，機械工業出版社,2001
[3]《帶式燒結設備結構與安裝、調試、運轉》[M],北京冶金出版社
