1.前言
隨著工業生產對起重機調速性能要求的不斷提高，常用傳統的起重機調速方法如：繞線轉子異步電動機轉子串電阻調速、晶閘管定子調壓調速和串級調速等共同的缺點是繞線轉子異步電動機有集電環和電刷，它們要求定期維護，由集電環和電刷引起的故障較為常見，再加上大量繼電器、接觸器的使用，致使現場維護量較大，調速系統的故障率較高，而且調速系統的綜合技術指標較差，已不能滿足工業生產的特殊要求。
交流變頻調速技術在工業界的廣泛應用，為交流異步電動機驅動的起重機大范圍、高質量地調速提供了全新的方案。它具有高性能的調速指標，可以使用結構簡單、工作可靠、維護方便的鼠籠異步電動機，并且高效、節能，其外圍控制線路簡單，維護工作量小，保護監測功能完善，運行可靠性較傳統的交流調速系統有較大的提高。所以，采用交流變頻調速是起重機交流調速技術發展的主流。
交流變頻調速技術應用于起重機后，與市場上大量使用的傳統的繞線異步電動機轉子串電阻調速系統相比，可帶來以下顯著效益：
●采用交流變頻調速技術的起重機由于變頻器驅動的電動機機械特性硬，具有精確定位的優點，不會出現傳統起重機負載變化時電動機轉速也隨之變化的現象，可以提高裝卸作業的生產率；
●變頻起重機運行平穩，起、制動平緩，運行中加、減速時整機振動和沖擊明顯減小，安全性提高，并且延長了起重機機械部分的壽命；
●機械制動器在電動機低速時動作，主鉤以及大、小車的制動由電氣制動完成，所以機械制動器的制動片壽命大為延長，維護保養費用下降；
●采用結構簡單、可靠性高的鼠籠異步電動機取代繞線轉子異步電動機，避免了因集電環、電刷磨損或腐蝕引起接觸不良而造成電動機損壞或不能起動的故障；
●交流接觸器大量減少，電動機主回路實現了無觸點化控制，避免了因接觸器觸頭頻繁動作而燒損以及由于接觸器觸頭燒損而引起的電動機損壞故障；
●交流變頻調速系統可以根據現場情況，靈活調整各檔速度和加、減速時間，使得變頻起重機操作靈活、現場適應性好；
●交流變頻調速系統屬高效率調速系統，運行效率高，發熱損耗小，因此比老式調速系統大量節電；
●變頻器具有完善的保護、監測及自診斷功能，如再結合PLC控制，可大幅度提高變頻起重機電控系統的可靠性。
2.英威騰CHV190起重機專用變頻器簡介
2.1主要功能簡介
CHV190起重機專用變頻器是英威騰針對起重行業專業應用設計的一款高性能矢量變頻器，用于各類起重機的起升、俯仰、變幅、大車、小車、回轉、抓斗等機構的交流無級調速。主要的功能及特點如下：
●抱閘邏輯控制與監控、預勵磁及起動預轉矩補償
準確的抱閘開啟和閉合控制時序，通過抱閘實時狀態反饋和起動預轉矩補償，確?？刂频陌踩院涂煽啃浴ｎA(yù)勵磁功能是在啟動之前自動地對電機實行直流勵磁，以保證電動機快速地提供起動轉矩，并通過調節勵磁的時間使電動機的起動與機械制動器的釋放時間相配合，避免出現“溜鉤”現象；
●輕負載升速（電子副鉤）和松繩檢測
起重機空鉤或輕載時實現2倍速運行，提高裝卸效率。輕負載升速功能主要應用于起升高度較大的起重機：在起升機構空載運行時自動使速度上升，以縮短時間來提高裝卸效率；重載時自動降低速度以確保設備和人身的安全。變頻器根據啟動后一段時間內的平均電流值來判斷負荷的大小：當負載重時，變頻器自動降低輸出頻率；當負載輕時，變頻器自動提高輸出頻率。松繩檢測功能防止在起重機繩索松弛的情況下，輕負載升速功能誤動作引發的不安全運行；
●控制回路電源和主回路電源可以分別控制,提高了用戶調試時的安全性，便于故障診斷與維護。
●主從控制功率平衡與速度同步技術
在兩個大功率電機通過減速箱剛性連接驅動一個起升機構時，主從控制功率平衡功能保證兩個電機出力均勻；在雙起升機構提升一個重物時，主從控制速度同步功能保證兩個起升機構同步提升，確保安全。
●第二電機控制及切換功能
一臺變頻器通過參數自學習可以自動存儲兩套電機參數，通過切換指令實現對兩組電機的高性能矢量控制；便于電氣傳動系統的控制，降低用戶成本。
●同時支持PROFIBUS-DP和MODBUS、INTERNET多種通訊協議，能實現多個變頻器和PLC之間的通訊連接。
●危險速度監視、快速停車及超速保護
變頻器實時監測電機的運行速度，當電機速度大于設定的最高允許速度或速度偏差值時，變頻器發出故障報警并立即停止輸出，機械制動器動作，使起重機處于安全狀態。
快速停車功能給用戶提供以下三種方式供選擇：
方式1：電氣制動的停車；
方式2：電氣制動加機械制動的停車；
方式3：機械制動的停車。
●起重機操作模式
根據起重機不同的操作模式，為用戶提供以下操作模式選擇：操縱桿模式、遙控模式、電動電位器模式、分級操縱桿給定模式、分級遙控給定模式、通訊給定模式等。
2.2應用范圍
CHV190起重機專用矢量變頻器，具有優異的力矩控制性能，廣泛適用于岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重機(RMG)、輪胎式集裝箱龍門起重機（RTG）、門座式起重機、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械，以及各類普通橋式、門座式、塔式起重機和提梁機、架橋機等起重機械的起升、變幅、大車、小車、回轉、抓斗等機構的交流無級調速。
3.方案設計
3.1變頻器主回路
門座式起重機起升機構的變頻器采用矢量控制方式，它們要用所傳動電動機的一些電機常數，而數據的獲得是由變頻器的參數自檢測程序來完成的。如果按常規的導線發熱校驗選擇電機的配線，必然在長距離供電時，把線路阻抗加入到了參數自檢測出的電機數據中，引起變頻器的控制精度下降，達不到設計要求。另外，變頻器與電動機之間的敷設距離長，則線路壓降大，有時產生電機轉矩不足。特別是變頻器輸出頻率較低時，其輸出電壓也低，線路壓降所占的比例增大。變頻器與電機間的線路壓降以不超過額定電壓的2%為容許值，電機電纜的截面可據此來選擇。
由于在變頻器的輸出布線中存在寄生電容，其容量與電機電纜的長度成正比，電機電纜的寄生電容容量越大，采用PWM控制方式的變頻器輸出電纜中的漏電流也越大，從而造成變頻器的出力不夠。所以在門座式起重機的布線設計中，應力求減小變頻器到電動機的電纜的長度總和。
3.2控制回路
變頻器的控制信號為微弱的電壓、電流信號，所以與主回路不同，變頻器的輸出回路是強電磁干擾源，因此，變頻器控制回路的配線不能與變頻器主回路配線在同一根鐵管或同一配線槽內敷設。為了進一步提高抗干擾效果，還應采用1.0mm2絕緣屏蔽導線。絕緣屏蔽導線的接地應在變頻器側進行單點接地，使用專用的接地端子，不與其它的接地端子共用。電磁感應干擾的大小與電線的長度成比例，所以要盡可能地以最短的線路敷設。在電磁干擾嚴重的場合，除了采取接地、屏蔽等措施外，還可以在變頻器的控制信號線上安裝數據濾波器，以進一步減小干擾電壓的影響。
3.3再生能量的處理
當采用變頻器傳動的起升機構拖動位能性負載下放或行走機構急減速、順風運行時，異步電動機將處于再生發電狀態。逆變器中的六個回饋二極管將傳動機構的機械能轉換成電能回饋到中間直流回路，并引起儲能電容兩端電壓升高。若不采取必要的措施，當直流回路電容電壓升到保護極限值后變頻器將過電壓跳閘。
在高性能的工程型變頻器中，對連續再生能量的處理有以下兩種方案：
(1)在中間直流回路設置電阻器，讓連續再生能量通過電阻器以發熱的形式消耗掉，這種方式稱為動力制動；
(2)采用再生整流器方式，將連續再生能量送回電網，這種方式稱為回饋制動。英威騰推出的DBU型能耗制動單元和RBU型能量回饋單元的具體參數可參見說明書。

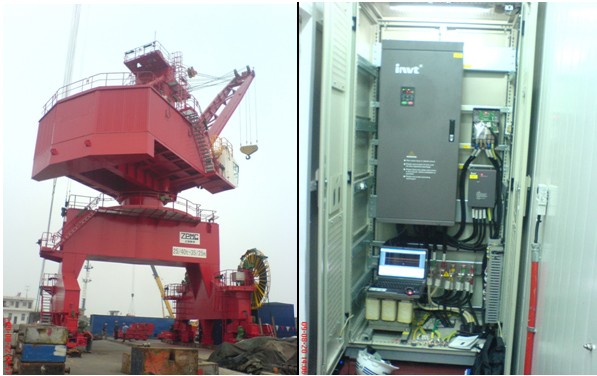

4.CHV190起重機專用變頻器在25t-35m門座式起重機中的應用介紹
4.1 125T-35M門座式起重機的主要參數
(1)額定起重量：吊鉤下25m處40T；抓斗25T；
(2)起升高度：抓斗軌上20m；軌下15m；吊鉤軌上28m；軌下15m；
(3)幅度：最大35m，最小10m；
(4)工作機構運行速度
--起升速度：吊鉤額定25m/min；抓斗額定50m/min；空載60m/min；
--旋轉速度：0.8（幅度30-35m）/1.2（幅度10-30m）rpm；
--變幅平均速度：45m/min；
--行走速度：25m/min；
(5)電源：3相380V，50Hz
(6)整機工作級別：A8

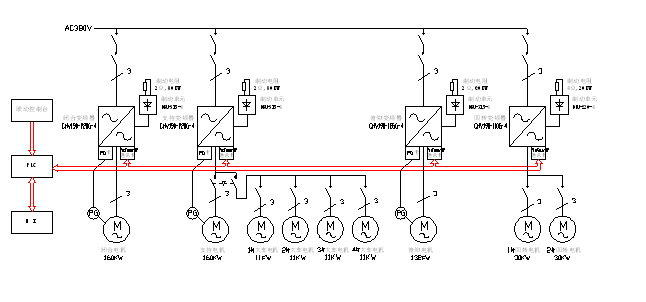

4.2電氣傳動單線圖
4.2.1起升機構
MC型40T抓斗門座式起重機起升機構由支持、閉合機構組成，兩機構均由1臺160KW變頻電機驅動，調速為帶編碼器的閉環矢量控制，采用INVT公司起重機專用變頻器CHV190-220G-4；制動單元為DBU-315-4，制動電阻：2Ω80KW；屬有檔位無級調速方式，采用Profibus-DP現場總線控制，內設S曲線加減速模式，保證重物提升過程中的穩定性。
4.2.2俯仰機構
俯仰機構由1臺132ＫＷ變頻電機驅動，調速為帶編碼器的閉環矢量控制，采用INVT公司起重機專用變頻器CHV190-185G-4；制動單元為DBU-315-4，制動電阻：2Ω60KW；屬有檔位無級調速方式，采用Profibus-DP現場總線控制，內設S曲線加減速模式，保證起升機構變幅過程中的穩定性。
4.2.3大車機構
大車運行機構由4臺11KW變頻電機驅動，和支持機構共用一臺變頻器通過切換分別控制，其中一組電機需要控制運行時，變頻器接收到轉換信號后自動切換到相應電機組參數。
4.2.4回轉機構
回轉機構由2臺30ＫＷ變頻電機驅動，調速為開環矢量控制，采用INVT公司起重機專用變頻器CHV190-110G-4；制動單元為DBU-220-4，制動電阻：4Ω20KW；屬有檔位無級調速方式，采用Profibus-DP現場總線控制，內設S曲線加減速模式，保證回轉機構的大慣性負載起制動平滑和運行的穩定性。
4.3系統優點
●可靠的抱閘邏輯控制，同時抱閘時間可調，在保證不溜鉤的同時，也避免了電機的大沖擊電流。
●高性能的閉環矢量控制，在零速時可輸出180%的額定轉矩長達10S。增加了系統的可靠性。
●提升機械采用輕負載升速（電子副鉤）功能，吊重物時0-50HZ之間運行，空鉤可實現0-100HZ之間運行，以提高工作效率；
●多段速或者模擬量調速，加減速過程均按照S曲線模式，增加了工作的穩定性，減小了機械沖擊。延長設備使用壽命。
●多電機并聯后，變頻器自動辨識參數，建立有效的數學模型；控制精度非常高。
●單臺變頻器切換控制2組電機，自動辨識并存儲兩組電機參數，均可實現高性能控制。降低了設備的整機成本，極大提高了整機的競爭力。
●可調轉矩補償，實現精確控制。
5.結束語
隨著電力電子技術的不斷發展完善，交流變頻調速技術日益顯現出優異的控制及調速性能，高效率、易維護等特點，加之它的價格不斷下降，使其成為起重機械一種優選的調速方案。但是，要使變頻器成功地應用于起重機調速，就必須針對起重機的特點，計算和選擇變頻器及其外圍的輔件，并在安裝與布線時采取特殊技術措施，以保證變頻調速的起重機安全、可靠地運行。
參考文獻：
[1]CHV190變頻調速器操作說明書［Z］.2009
[2]韓安榮.通用變頻器及其應用［M］.機械工業出版社.2000
[3]段蘇振.交流變頻調速技術在門式起重機中的應用［J］.電氣傳動.2005.1
[4]段蘇振.交流變頻調速的電氣制動方式［J］.機床電器.2004.3
