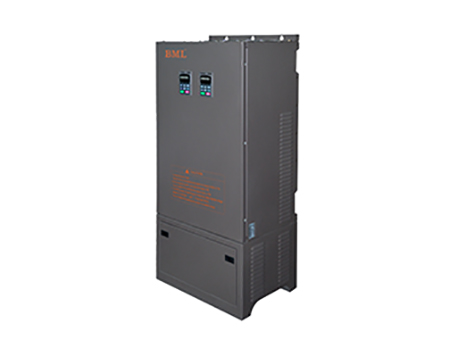

寶米勒四象限矢量變頻器，采用PWM控制的IGBT整流技術，完成對整流與能量回饋的雙向控制，功率因數接近于1，實現真正的四象限運行。該系列變頻器能夠?qū)⒇?fù)載的慣性能量反饋給電網，并擁有再生功能和制動功能，適用于有電能再生和節能環保需求的位能負載、急減速的大慣性負載，是寶米勒為滿足客戶需求精心設計的高性能節能產品，具有顯著的技能效果。
應用的場所
1.岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械
2.離心機、傾注洗滌機等食品、醫藥機械
3.油田抽油機等大型往復機械
4.多電機傳動造紙及紙箱機械
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246寶米勒四象限矢量變頻器，采用PWM控制的IGBT整流技術，完成對整流與能量回饋的雙向控制，功率因數接近于1，實現真正的四象限運行。該系列變頻器能夠?qū)⒇?fù)載的慣性能量反饋給電網，并擁有再生功能和制動功能，適用于有電能再生和節能環保需求的位能負載、急減速的大慣性負載，是寶米勒為滿足客戶需求精心設計的高性能節能產品，具有顯著的技能效果。
應用的場所
1.岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、造船用龍門起重機、裝船機、卸船機、翻車機、堆取料機等各類港口機械
2.離心機、傾注洗滌機等食品、醫藥機械
3.油田抽油機等大型往復機械
4.多電機傳動造紙及紙箱機械
1.相比普通的兩象限變頻器更節能
寶米勒四象限矢量變頻器由于采用了IGBT模塊作為整流裝置，實現了能量的雙向流通，在不需要外加任何裝置的情況下，可以把再生能量回饋到電網，達到節能運行效果。

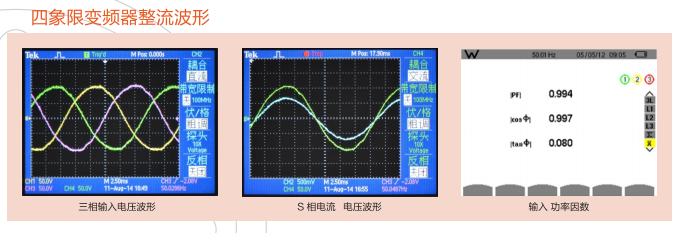

2.無諧波，滿載時功率因素接近1
普通變頻器由于采用二極管整流方式，會產生比重很大的諧波成分，對電網產生嚴重的污染，干擾其他設備的正常工作，甚至?xí)鹌渌O(shè)備的損壞。而寶米勒四象限矢量變頻器采用IDBT模塊作為整流裝置，用高速度、高運算能力的DSP產生PWM控制沖脈，可以調整功率，消除對電網的諧波污染，讓變頻器真正成為“綠色產品”。
3.控制性能優異
優異的開環，閉環矢量控制性能，顯著提高系統的動態和穩定性；優異的轉矩控制功能，實現準確的轉矩控制。
4.控制方式豐富
集V/F、無PG矢量控制（VC）三種控制方式與一體，滿足不用戶不同的應用要求。
產品技術指標
|
項 目 |
指標及規格 |
|||||
|
主電 輸入 |
電壓 |
三相380V ±15%；電壓失衡率<3% |
||||
|
頻率 |
50Hz/60Hz ±5% |
|||||
|
主電輸出 |
輸出電壓 |
三相0V～輸入電壓 |
||||
|
輸出頻率 |
0.1Hz～400Hz |
|||||
|
過載能力 |
150% 60S；130%長期 |
|||||
|
驅 動 性 能 |
電壓調制 |
電壓矢量（SVPWM）調制 |
||||
|
控制方式 |
無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F） |
|||||
|
運行指令給定 |
鍵盤給定；RUN、F/R端子給定；485通訊給定 |
|||||
|
速度給定方式 |
鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定 |
|||||
|
速度給定精度 |
數字給定：±0.01%（-10℃～+40℃） 模擬給定：±0.05%(25℃±10℃) |
|||||
|
速度給定 分辨率 |
數字給定：0.01Hz 模擬給定：1/2000最大頻率 |
|||||
|
速度控制精度 |
無速度傳感器矢量控制：±0.5%（25℃±10℃) |
|||||
|
速度控制范圍 |
無速度傳感器矢量控制：1:100 |
|||||
|
轉矩控制響應 |
無速度傳感器矢量控制：<200ms |
|||||
|
起動轉矩 |
無速度傳感器矢量控制：130%/0.5Hz |
|||||
|
| ||||||
