隨著消費升級和技術進步，生活用紙整體品質不斷提升，紙巾的消費需求越發細化和專業化。衛生紙包裝機械的產生，大大提高了包裝效率。但在面臨多樣化包裝時，往往需要多臺多種機器，增加了企業負擔。
英威騰所提供的用于衛生紙包裝機的控制系統及方法，能適應多樣化包裝要求，明顯提高包裝效率和品質，降低企業營運成本。
本項目客戶是專業的極具規模的衛生紙包裝機制造商， 所生產的自動抽紙包裝機主要用于各種規格的軟抽紙巾的套袋包裝，代替?zhèn)鹘y(tǒng)人工包裝，把未包裝的產品放到機器送料裝置上，即自動完成包裝。
英威騰深挖行業需求，深入研究工藝流程，為達到廠家的預算目標，推出了以英威騰控制器+伺服+變頻器+觸摸屏為核心的自動抽紙包裝機生產線控制系統應用方案。該方案控制層采用英威騰AX70作為系統核心控制器，對切刀、拉膜、中送等要求位置精準控制的工藝環節使用伺服電機驅動，對于理料、放膜使用變頻器驅動。伺服與控制器采用EtherCAT總線通訊連接。該系統傳動精準，控制穩定，速度快，以優秀的性能和高性價比，幫助廠家提升包裝效率和品質，大幅提升產能，減少營運成本。
自動抽紙包裝機是由理料傳送帶、送料傳送帶、包裝機臺和熱貼合傳送帶組成。
工藝流程：1理料→2送料→3壓合→4拉膜→5切膜→6熱封貼合封口→7中送彈出→8兩側整形→9兩側熱貼合 。
設備在高速運行過程中，對于控制系統的整體穩定性、定位精度、性能都有較高的要求。因為紙巾的柔性特征，切刀、拉膜、中送是包裝過程中極容易出錯的環節，保證包裝效果，避免封切不準，走膜跑偏、跑空袋等問題是一個不小的考驗。

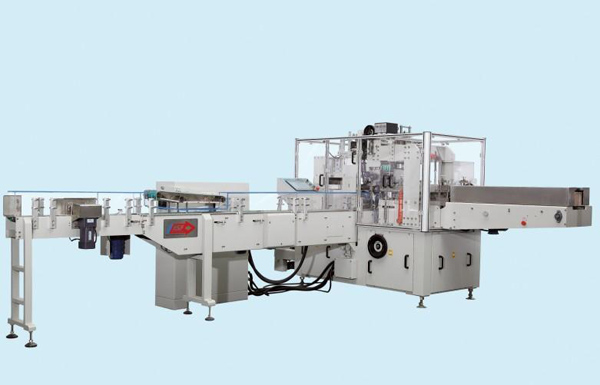

圖1 自動抽紙包裝機工藝圖
1、該方案控制層采用英威騰AX70作為系統核心控制器，AX70除了PLC常有的功能之外，還具備高階運動控制功能，具有規劃32軸電子凸輪，64組TP補償，支持飛剪，追剪，插補等功能，編程方便快捷。驅動層采用英威騰DA200系列高性能伺服和GD20系列變頻器，伺服與控制器采用EtherCAT總線通訊連接。
2、系統拓撲圖：

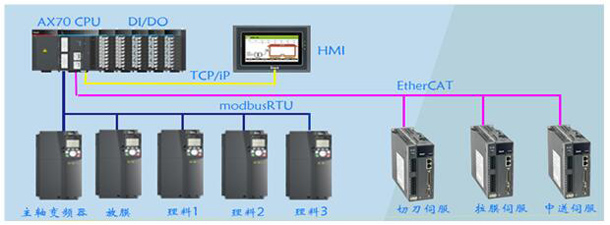

圖2自動抽紙包裝機電氣系統應用示意圖
該系統是英威騰PLC與伺服驅動器通過EtherCAT通訊總線實現多軸控制，與觸摸屏通過 Modbus TCP 通訊，切刀與主軸采用電子凸輪關聯，簡便調節，換料方便。
3、英威騰電氣方案的特點和優勢：
* 核心電氣部件全套采用英威騰產品，AX70集成電子凸輪、電子齒輪、飛剪、追剪等運動控制功能，滿足用戶高速、高精和個性化控制需求，只需通過簡單的參數設定和程序編寫，就可輕松實現定位控制、高度同步控制和凸輪控制等，輕松指揮伺服，變頻器協同工作。
* 控制器與伺服采用EtherCAT高速總線連接，減少機械觸點和連線，系統故障率低，抗干擾能力強，性能更穩定可靠。
* 具有優越的實時性，總線通訊速率高達100Mbps，數據高速實時傳輸。
* 使用電子凸輪功能曲線運動，機械運轉更順暢，柔性生產更靈活性。
* 總線通訊方式反饋故障情況，故障顯示一目了然，簡便高效排障。
* 省去復雜的接線，電控布線簡便靈活，設置簡單，徹底解決需技工操作、頻繁調機、重復上機等無效工作，提高工作效率。
* 支持大規模分布式擴展，具備強大的組網能力，支持32軸多軸運動。
* 支持各種編程語言，簡便易懂，兼容性高，可拓展性強強。
* 具備靈活的拓撲結構和開放性，可根據市場需求高低配置，滿足細分市場。
4、電氣選型清單：
|
名稱 |
型號 |
數量 |
品牌 |
備注 |
|
控制層 |
||||
|
HMI |
VS-102HCS |
1 |
INVT |
以太網接口 |
|
CPU模塊 |
AX70-C-1608P |
1 |
INVT |
|
|
電源模塊 |
AX-PWR |
1 |
INVT |
|
|
數字量輸入模塊 |
AX-EM-1600D |
1 |
INVT |
|
|
數字量輸出模塊 |
AX-EM-0016DP |
1 |
INVT |
|
|
模擬量輸出模塊 |
AX-EM-4DA |
1 |
INVT |
|
|
驅動層 |
||||
|
伺服驅動 |
SV-DA200-1R0-2N0 |
1 |
INVT |
中送伺服 |
|
伺服驅動 |
SV-DA200-0R4-2-N0 |
2 |
INVT |
拉模伺服、切模伺服 |
|
變頻器 |
GD20-1R5G-S2 |
1 |
INVT |
主軸變頻 |
|
變頻器 |
GD20-0R7G-S2 |
4 |
INVT |
理料變頻 |
|
執行層 |
||||
|
伺服電機 |
SL-MM13-1R0E-2-9A0 |
1 |
INVT |
1.0kw |
|
伺服電機 |
SL-ML06-OR4G-2-9A0 |
2 |
INVT |
0.4kw |
|
普通異步電機 |
5 |
外購 |
||

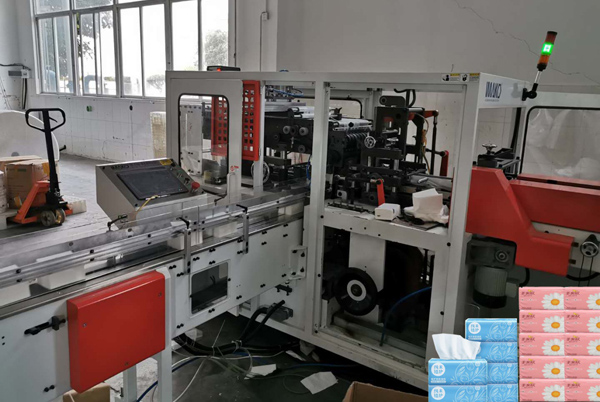

圖3：自動抽紙包裝機整體外觀
運行實踐表明，英威騰成功為該衛生紙包裝設備廠家提供了成熟可靠的系統解決方案，包裝性能優異，速度快，精度高，柔性好，參數設定方便快捷，易用性強，得到客戶充分認可。
英威騰可編程序控制器AX70，采用高速處理器，運算速度極快，位指令1ns，浮點運算指令150ns。
DA200EtherCAT總線高性能伺服2.0kHz高速度響應，23位編碼器高精度同步控制，處理速度快，整定時間短，各軸之間的同步時間偏差小于1微秒。
該設備包裝產出最高速度可達105包/分鐘，穩定生產速度達100包/分鐘，包裝合格率達99%，遠遠超過市場平均水平。
一份可靠，成就美好的家居生活。英威騰在產品研發生產、成本控制、供應鏈管理、全流程質量管理、全球化服務網絡和6A專業服務都有極大優勢，完全能滿足包裝設備客戶的要求。
