關鍵詞：Goodrive200 收卷機 卷筒
1.引言
一種鉛帶收卷機的自動助卷裝置，用于解決鉛帶收卷機切換時的鉛帶導入問題，它包括執行機構、驅動機構和鉛帶導向槽，所述執行機構由壓緊輥組件和收卷機主軸組成，所述壓緊輥組件包括布置在收卷機主軸左右側的兩部分，其中每一部分均包括壓緊輥、壓緊輥固定座和導向板，所述壓緊輥數量不少于三個，它們均通過軸承組件與壓緊輥固定座裝配，所述壓緊輥固定座呈圓弧形狀，其徑向截面為矩形槽結構，壓緊輥布置在該矩形槽中，在相鄰兩壓緊輥之間設有導向板，所述導向板固定在壓緊輥固定座矩形槽的邊緣部位。本實用新型結構簡單，運行穩定可靠，不僅顯著地提高了生產效率，而且消除了安全生產方面的隱患，同時為設備的自動化升級帶來了極大便利。

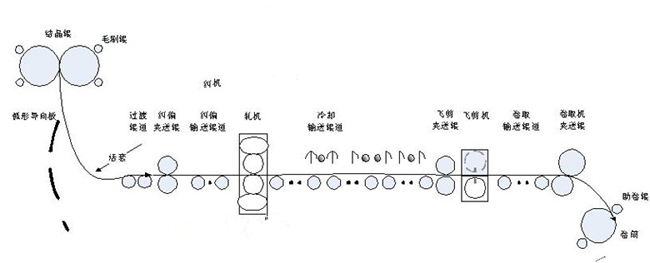

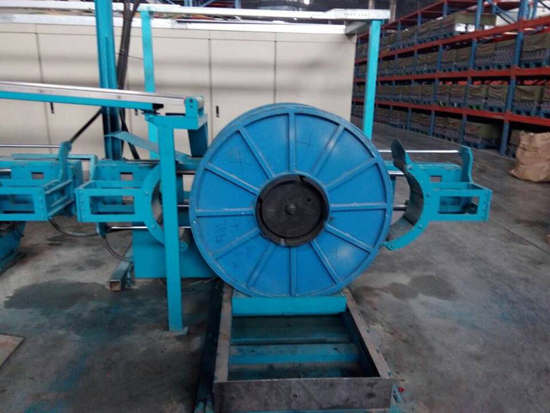

鉛帶收卷機，主要是收集鉛帶，需要張力控制。工藝流程如下：
2.控制要求
本文僅以英威騰變頻器在鉛帶收卷使用現場的要求為例進行說明，具體控制要求有如下：
客戶需求一臺 5.5 千瓦變頻器控制收卷電機，隨著卷徑的變化，張力隨之變化，變頻器采用直流供電。其中對變頻器及控制要求主要包括：
● 低頻轉矩輸出較大；
● 加減速過程中速度輸出的均勻性；
● 斷電維持并減速同步停車；
● 減速同步停車的減速時間最好精確到小數點后兩位；
● 張力控制要求精確。
3.英威騰Goodrive200A變頻器介紹
Goodrive200A變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。同時，Goodrive200A變頻器具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。主要特點如下：
● 產品可實現準確的參數自學習，提供優異的電機驅動性能；
● 具有先進的開環矢量控制性能，良好的電壓、電流控制技術；
● 產品設計嚴格遵循IEC國標標準，并通過了CE認證測試；
● 標配內置RS485通訊接口，支持Modbus通訊協議；易用的上位機軟件，便于監控和調試；
● 內置選配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用。

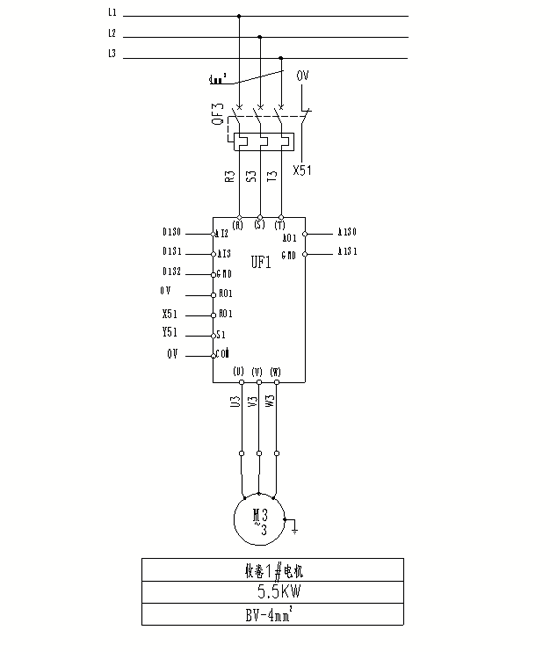

4.系統接線
5.總結
這款變頻的功能非常強大，變頻的功能非常全面，有短路、過載、過壓、缺相、失速等多種保護和故障輸出功能，能有效保證系統安全高效的運行，而且還有內部PLC，通訊功能強大，操作簡單。
參考文獻：
[1]《Goodrive 200A 變頻器產品說明書》深圳市英威騰電氣股份有限公司
