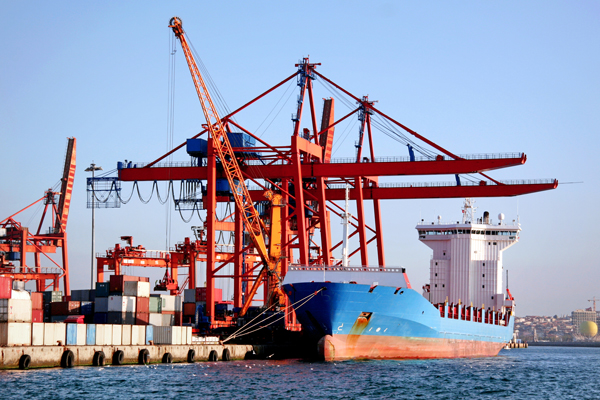

港口集裝箱碼頭前沿主力岸橋設備-岸邊集裝箱起重機（STS）主流的變頻調速傳動方案是采用PWM整流器的共直流母線傳動方式，這種傳動方式代表了交流變頻調速技術的最高端應用。STS的起升、俯仰、大車、小車等機構的GD800逆變器的直流電源由前級的GD800型PWM整流回饋單元提供，它能夠?qū)崿F(xiàn)能量的雙向流動，即可為電動機提供能量，又可以把處于發電制動狀態的電動機的回饋能量直接向碼頭的供電系統回饋，并且具有功率因數高、諧波極低的突出優點。對于起升機構兩臺電動機拖動需要功率平衡的控制要求，GD800變頻器提供主從控制功率平衡功能。
岸橋電氣系統由傳動和控制兩部分組成：傳動部分主要由整流單元、變頻逆變器和交流變頻電機組成；控制部分由PLC、工業總線Profibus-DP和Ethernet組成。岸橋主要傳動機構由起升、大車、小車、俯仰機構等組成，各機構均采用交流變頻方式驅動。起升機構和大車機構共用兩個GD800系列800KW逆變器，小車機構和俯仰機構共用一個GD800系列400KW逆變器。
* 專門為港口及起重行業的特殊要求設計，系統擁有良好的兼容性和穩定性，極高的安全可靠性。
* 基于主流的Profibus-DP的傳動控制網絡，網絡化快速通訊輕松接駁上層自動化系統。
* 基于Goodrive800變頻器和整流回饋單元組成的共直流母線解決方案，能量雙向流動，降低能耗, 低諧波。
* 標配STO/SS1/SLS/SBC等更為全面的高端安全功能，確保起重機械的高安全性。
* 采用模塊化技術開發，可提供靈活的組柜方案，縮短安裝和調試時間。
* 整機模塊并聯功率擴展技術，系統功率易于擴展,同功率單元可相互替換降低備件需求。
* 專業的本地支持團隊，預防性維護服務確保系統的高可用性。
